Magtrol présentera sa deuxième génération de CTS (Cogging Test System) sur Measurement World.

Le couple d’encoche ou couple de détente est un paramètre important dans les moteurs à aimants permanents (PM). Le couple de détente des moteurs PM est composé du couple de retenu (cogging) et du couple de frottement. Le couple de cogging est généré par l’attraction / interaction des pôles magnétiques sur les dents (structure en acier) au sein d’un moteur non alimenté. C’est l’un des paramètres les plus importants des moteurs à aimants permanents, qui provoque l’ondulation du couple, les vibrations et le bruit.

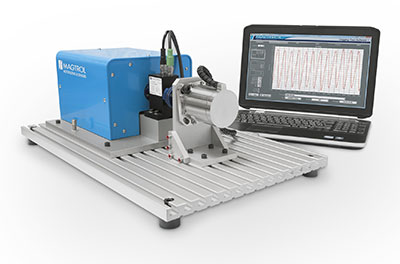

Pour mesurer ces paramètres, Magtrol présente sa deuxième génération de CTS (Cogging Test System) comprenant un moto-réducteur de précision, un capteur de couple TS intégrant un codeur à 5’000 impulsions. Pour les systèmes jusqu’à 200 mN·m, un embrayage de sécurité évite la surcharge due à une mauvaise manipulation.

Le moto-réducteur entraîne le MUT (Motor Under Test) à faible vitesse, tout en acquérant son couple d’encoche lié à la position de l’angle. La mesure du couple couvre en standard une plage allant de 50 mN·m jusqu’à 1 N·m avec une précision de ±0.1 mN·m (pour CTS 100 avec 50 mN·m de plage nominale). Un logiciel exécutable contrôle le système réalisant la mesure et l’acquisition des données. Il fournit une mesure précise du couple de cogging, crête à crête, et affiche des graphiques X-Y ou polaires ainsi qu’une analyse FFT. Il permet l’enregistrement des données mesurées, ce qui rend possible la comparaison des graphiques de performances en superposant jusqu’à 5 courbes.

Cette nouvelle gamme renforce l’offre de Magtrol dans le domaine de la mesure du couple et des systèmes de test de moteurs.

www.magtrol.com/

MAGTROL vous accueillera sur le stand 2L45 auf Measurement World vom 6. bis 9. September 2021

Measurement World

Die Fusion von GLOBAL INDUSTRIE, MEASUREMENT WORLD und CIM2021 (International Metrology Congress) zum gleichen Zeitpunkt und am gleichen Ort bietet entscheidende Synergiemöglichkeiten.

Diese drei Veranstaltungen befassen sich mit unterschiedlichen Ausrichtungen mit den Themen Industrie 4.0. Besucher, Aussteller, Organisatoren und bestimmte Partner sind den 3 Veranstaltungen gemeinsam.
